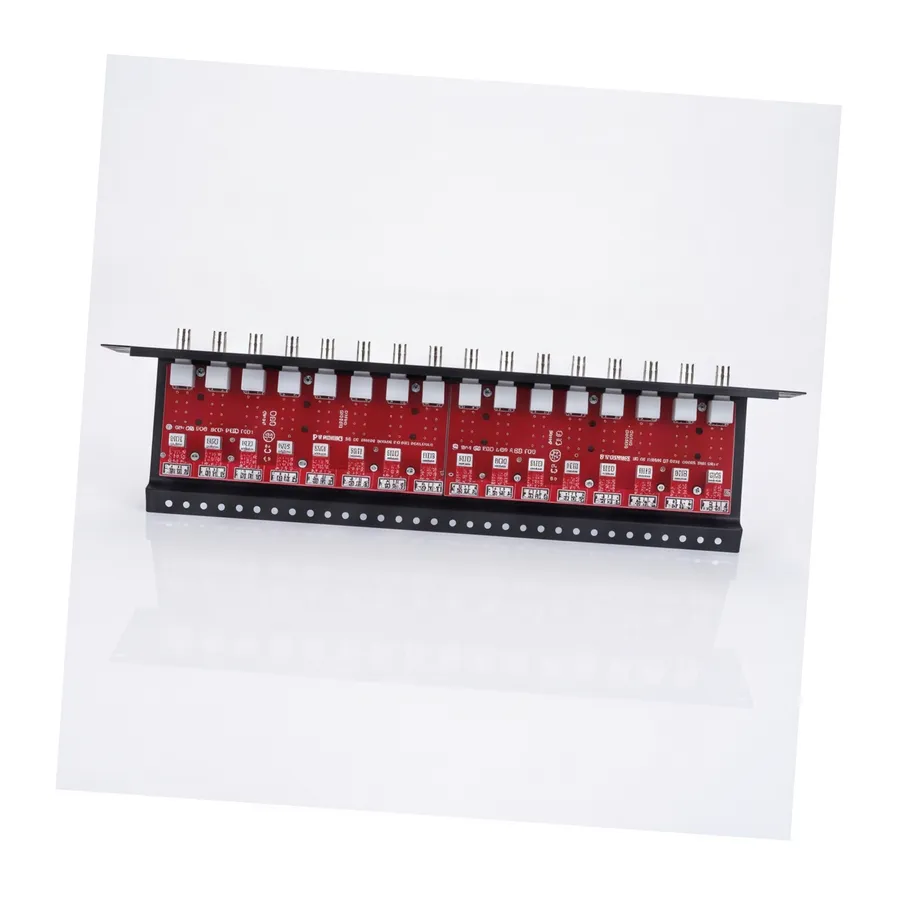

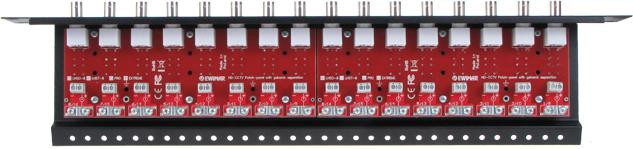

EWIMAR LHSO-16R-EXT separator galwaniczny 16-kanalowy

Znasz ten widok: długi korytarz magazynu, 16 kamer na starym kablu koncentrycznym, a na monitorze zamiast obrazu widać poziome paski przetaczające się co kilka sekund. Winowajca to pętla masy powstająca, gdy kamery i rejestratory czerpią prąd z różnych obwodów i mają różnymi potencjały uziemienia. Efekt to klasyczna interferencja, która nie odpuszcza bez izolacji galwanicznej.

EWIMAR LHSO-16R-EXT wchodzi pomiędzy kable z kamer a wejścia rejestratora i przerywa tę pętlę na każdym z 16 kanałów. Izolacja galwaniczna na poziomie 800 VDC oznacza, że potencjały po obu stronach urządzenia mogą się różnić o setki woltów, a sygnały video i tak przepływają czyste. Obraz wraca do życia natychmiast po podłączeniu.

Na każdym kanale siedzą trzy stopnie ochrony przed przepięciami: bezpiecznik MOSFET z czasem reakcji 1 mikrosekundy, transil i iskrownik gazowy. Gdy uderzy przepięcie od wyładowania atmosferycznego lub przeciążenia sieci, bezpiecznik rozłącza obwód w czasie szybszym niż 1 mikrosekunda, zanim wypalona zostanie matryca kamery czy wejście rejestratora. To konkretna ochrona finansowa dla dużej instalacji.

Sprzęt mieści się w obudowie rack 19 cali o wysokości 1U, więc ląduje prosto do szafy teletechnicznej bez żadnych przeróbek. Wejścia i wyjścia to standardowe gniazda BNC, kompatybilne z każdym kablem koncentrycznym na budowie. Obsługuje sygnały AHD, HD-CVI i HD-TVI do rozdzielczości 5Mpx, czyli działa ze wszystkimi popularnymi kamerami analogowymi HD.

Jeśli potrzebujesz też zasilania kamer z jednego miejsca, wystarczy dokupić wersję FPS z płytą rozdziału zasilania. Sam separator kupujesz do istniejących instalacji gdzie kamery mają już osobne zasilacze, ale wideo biega po starym okablowaniu, które zaatakuje pętla masy.
